Conector de termopar Panel de aluminio con enchufes en miniatura IEC tipo J
Cambiar moneda

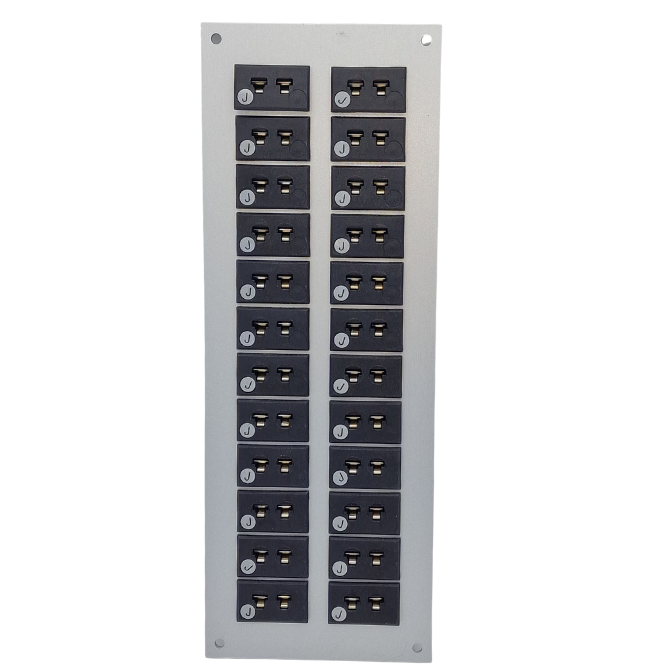

Paneles de conectores de termopar en miniatura preensamblados
Una gama de conjuntos de paneles horizontales en miniatura preensamblados diseados para su uso con termopares o cables con enchufes en miniatura. Son robustos y perfectos para el montaje en salas de control, bancos de pruebas, aplicaciones de laboratorio, salas de control y ms. Admiten cdigos de calibracin que incluyen K, J, T y N con enchufes de cable rpido y pueden acomodar circuitos de 1 a 24 vas, con un rango de temperatura mximo de hasta +120 C.
- Se suministra preinstalado con enchufes de fascia en miniatura
- Circuitos de 1 a 24 vas
- Calibracin tipo K, J, T y N disponible
- Temperatura mxima 120C
Aplicaciones tpicas
- Fabricantes de equipos originales
- Constructores de paneles de instrumentacin
- Salas de control
- Bancos de pruebas y patines
Tabla de tallas
| 1 VA: 45 mm de alto x 40 mm de ancho | 2 VAS: 45 mm de alto x 55 mm de ancho | 3 VAS: 45 mm de alto x 70 mm de ancho | 4 VAS: 45 mm de alto x 85 mm de ancho |
| 5 VAS: 45 mm de alto x 100 mm de ancho | 6 VAS: 45 mm de alto x 115 mm de ancho | 8 VAS: 45 mm de alto x 145 mm de ancho | 10 VAS: 45 mm de alto x 175 mm de ancho |
| 12 VAS: 45 mm de alto x 205 mm de ancho | 16 VAS: 75 mm de alto x 145 mm de ancho | 18 VAS: 75 mm de alto x 160 mm de ancho | 20 VAS: 75 mm de alto x 175 mm de ancho |
| 24 VAS - 75 mm de alto x 205 mm de ancho |
Caractersticas tcnicas
| Descripción General | A selection of miniature IEC pre-assembled thermocouple panels, 1-24 way, to suit your specific application. |
|---|---|
| Tipo de termopar | J IEC |
| Tamaño del conector | Miniature |
| Tipo de conector | Fascia Mounting Socket |
| Color | Black |
| Max. Temperatura | 120°C |
| + Contacto positivo | Iron |
| -Contacto negativo | Copper Nickel |
| Estándares cumplidos | BS EN 50212:1997. RoHS |
3D Animation of Miniature IEC Thermocouple Connector Fascia Socket From Labfacility
Miniature Rectangular Fascia Socket IEC - For more information please visit https://www.labfacility.com *Panel mounting *Clip for quick, simple fixing to panel *Max temperature 120 deg C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. Visit www.labfacility.com
