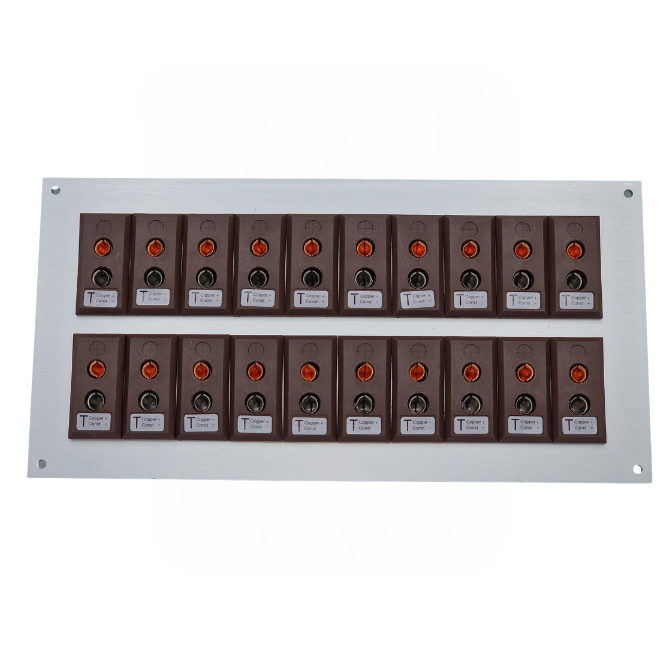

Conector de termopar Panel de aluminio con enchufes tipo T estndar IEC
Cambiar moneda
Paneles de conectores de termopar estndar preensamblados
Una gama de conjuntos de paneles horizontales estndar preensamblados diseados para su uso con termopares o cables con enchufes estndar. Son robustos y perfectos para el montaje en salas de control, bancos de pruebas, aplicaciones de laboratorio, salas de control y ms. Admiten cdigos de calibracin que incluyen K, J, T y N con enchufes de cable rpido y pueden acomodar circuitos de 1 a 24 vas, con un rango de temperatura mximo de hasta +120 C.
- Se suministra preinstalado con enchufes de fascia estndar
- Circuitos de 1 a 24 vas
- Calibracin tipo K, J, T y N disponible
- Temperatura mxima 120C
Aplicaciones tpicas
- Fabricantes de equipos originales
- Constructores de paneles de instrumentacin
- Salas de control
- Bancos de pruebas y patines
Tabla de tallas
| 1 VA: 66 mm de alto x 50 mm de ancho | 2 VAS: 66 mm de alto x 69 mm de ancho | 3 VAS: 66 mm de alto x 88 mm de ancho | 4 VAS: 66 mm de alto x 107 mm de ancho |
| 5 VAS: 66 mm de alto x 126 mm de ancho | 6 VAS: 66 mm de alto x 145 mm de ancho | 8 VAS: 66 mm de alto x 183 mm de ancho | 10 VAS: 66 mm de alto x 221 mm de ancho |
12 VAS - H66mm x 259mm | 16 VAS - 111 mm de alto x 183 mm de ancho | 18 VAS: 111 mm x 202 mm | 20 VAS: 111 mm de alto x 221 mm de ancho |
| 24 VAS - 111 mm de alto x 259 mm de ancho |
Caractersticas tcnicas
| Descripción General | A selection of standard IEC pre-assembled thermocouple panels, 1-24 way, to suit your specific application. Accepts standard round pin plug connector. Nylon clip for quick, simple fixing to panel. |
|---|---|
| Tipo de termopar | T IEC |
| Tamaño del conector | Standard |
| Tipo de conector | Fascia Mounting Socket |
| Color | Brown |
| Max. Temperatura | 120°C |
| + Contacto positivo | Copper |
| -Contacto negativo | Copper Nickel |
| Estándares cumplidos | BS EN 50212:1997. RoHS |
3D Animation of Standard IEC Thermocouple Connector Fascia Socket From Labfacility
Standard Rectangular Fascia Socket IEC *Standard thermocouple fascia mounting socket with clip Panel mounting *Accepts standard round pin plug connectors *Nylon clip for quick, simple fixing to panel *All fascia mounting sockets are polarised by means of unequally sized pins *Colour coded in accordance with IEC specification *Max temperature 120°C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. visit www.labfacility.com
